Проектирование бассейнов

Полный гид по созданию водного объекта

Проектирование бассейна — ключевой этап, от которого зависит безопасность, функциональность и долговечность сооружения. Грамотно составленный проект позволяет:

избежать перерасхода материалов и бюджета

соблюсти все санитарные и строительные нормы

предусмотреть инженерные системы с запасом мощности

создать эргономичное пространство для пользователей

Основные этапы проектирования, нормативные требования и практические рекомендации

1. Этапы проектирования бассейнов

1.1. Техническое задание

На первом этапе заказчик и проектировщик формируют техническое задание (ТЗ), где фиксируют:

назначение бассейна

спортивный, оздоровительный, детский

габариты чаши

длина \ ширина \ глубина

предполагаемую нагрузку

количество пользователей в час

требования к дизайну

форма бассейна, материалы отделки

Бюджет проекта

Чем детальнее ТЗ, тем меньше правок потребуется на следующих этапах

1.2. Архитектурное проектирование

Разрабатываются:

планы расположения бассейна в здании/на участке

разрезы и фасады чаши

схемы примыкания к инженерным сетям

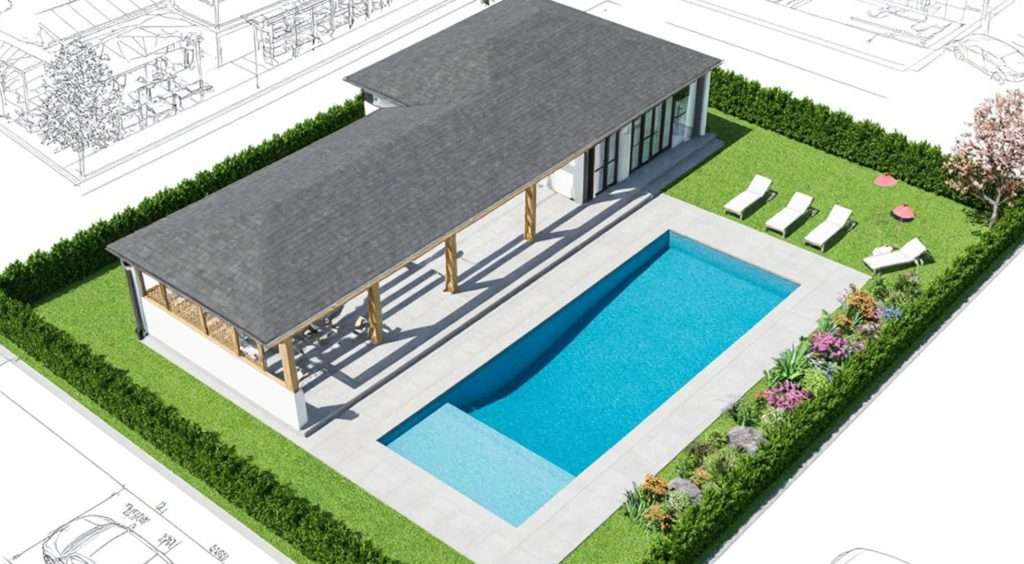

визуализация внешнего вида

1.3. Инженерные расчёты

Включают:

гидростатические нагрузки на стенки и дно

расчёт объёма водообмена (м^3/ч)

теплотехнические параметры (для крытых бассейнов)

акустический расчёт (при необходимости)

Нормативная база: СП 31-113-2004 «Бассейны для плавания»

1.4. Дизайн-проект

материалы отделки

керамическая плитка, мозаика, ПВХ-плёнка

цветовая гамма

элементы декора

бордюры, подсветка

мебель и аксессуары

лестницы, поручни, трамплины

2. Нормативные требования

Основные документы:

СанПиН 2.1.2.1188-03

гигиенические требования к устройству и эксплуатации бассейнов

СП 31-113-2004

правила проектирования плавательных бассейнов

ГОСТ Р 53491.1-2009

требования к водоподготовке

3. Ключевые параметры при проектировании бассейнов

3.1. Габариты чаши

Рекомендуемые размеры:

для оздоровительного плавания

8 х 4 м, глубина 1,2–1,8 м

для обучения детей

6 х 3 м, глубина 0,6–1,0 м

спортивный бассейн

25 х 11 м, глубина 2,0м

3.2. Материалы конструкции

Варианты:

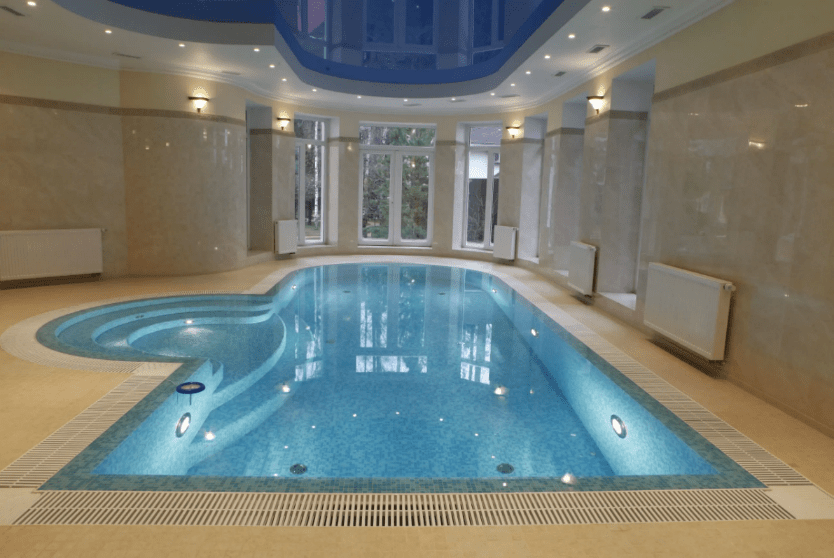

монолитный железобетон

максимальная прочность, требует гидроизоляции

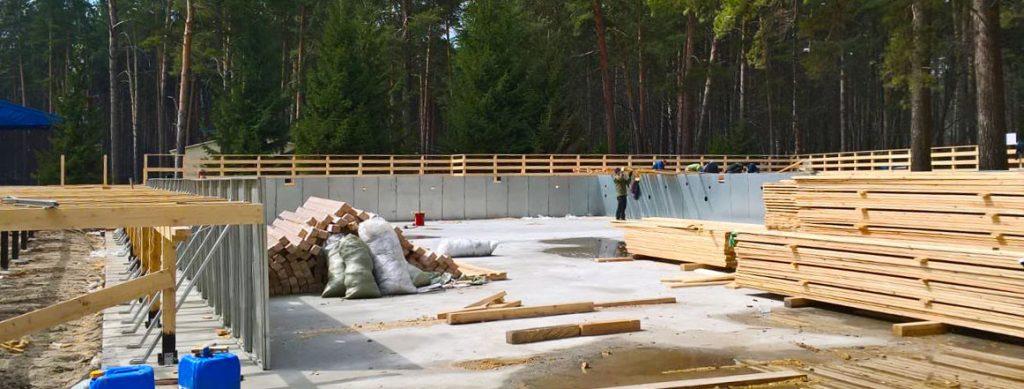

сборные конструкции

быстрый монтаж, но ограниченный срок службы

нержавеющая сталь

надежность и долговечность, требует специального ухода

3.3. Форма бассейна

Выбор зависит от назначения:

прямоугольная

универсальна для плавания и тренировок

криволинейная

подходит для релаксационных зон

комбинированная

сочетает зоны разной глубины

4. Инженерные системы

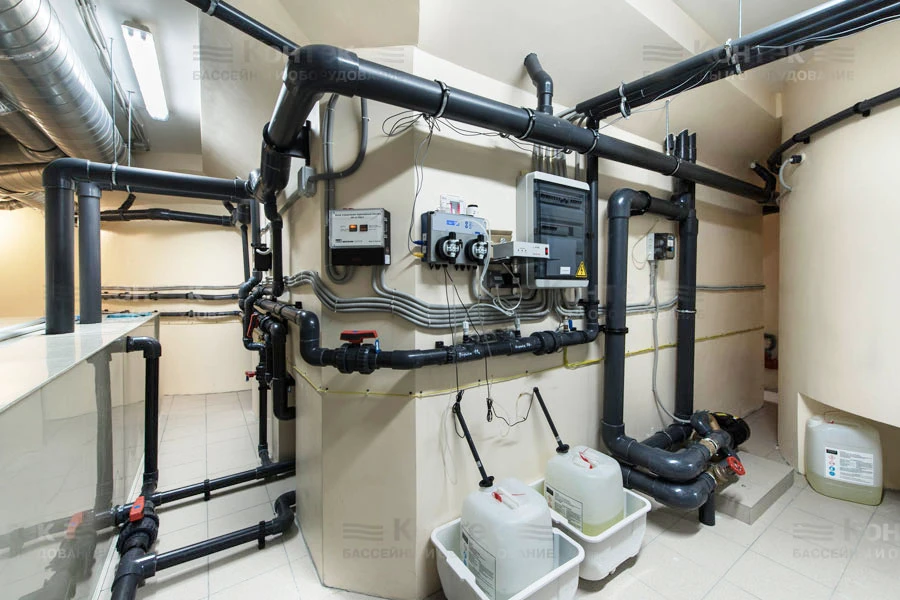

4.1. Водоподготовка

Обязательные элементы:

фильтры

песчаные, картриджные

насосы циркуляции

системы дезинфекции

хлорирование, озонирование, УФ-обработка

4.2. Отопление и вентиляция

Для крытых бассейнов:

подогрев воды

песчаные, картриджные

вентиляция

приточно-вытяжная с осушением

обогрев обходных дорожек

4.3. Освещение

Требования:

минимальная освещённость

100 люкс

подводные светильники

только с защитой IP68

аварийное освещение

обязательно по СП 52.13330.2016

5. Особенности проектирования разных типов бассейнов

5.1. Открытые бассейны

Учитывают:

климатические условия

ветровая нагрузка, снеговой покров

систему антиобледенения

защиту от УФ-излучения

специальные покрытия

5.2. Детские бассейны

Обязательные меры:

покрытие дна

нескользящее

поручни

на высоте 0,6 м

зона мелководья

0,3–0,6 м для малышей

5.3. Спортивные бассейны

Требования:

разметка дорожек

2,5 м каждая

стартовые тумбы

высота 0,5–0,75 м

глубина

не менее 2,0 м для прыжков

6. Согласование проекта

Этапы:
